三进单出 电力UPS1

产品概述：

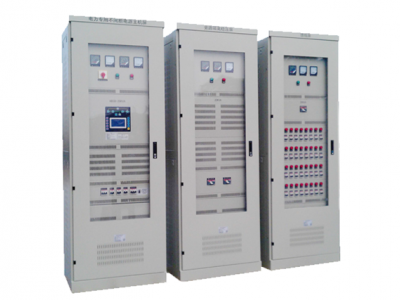

 KDD三进单出系列电力专用UPS、DBW旁路稳压柜、KX系列馈线柜是针对目前全球电力的发展需求，专为发电厂、变电站、配电所设计的电源产品，具有双变换在线式、零转换功能。主要用于电力远动、RTU、电力载波、力监控等。市电正常时，单相220V（或三相380V）经过隔离、整流滤波后通过逆变器给负载供电；若交流电网输入异常或断电时，则由电力系统后备的直流屏经逆止二极管逆变供电，当直流屏欠压或断电时，静态开关切换到旁路供电；市电恢复正常时，自动切换到市电逆变供电。若逆变器过载或故障时，转为旁路供电，同时发出警告信号。

应用领域：

广泛应用于发电厂、变电站、配电所、石油、化工、天然气等领域。

性能特点：

独特的设计理念

◆采用DSP全数字化控制技术，直流屏与市电的完全隔离；

◆采用PWM脉宽调制，全桥IGBT逆变技术，完全满足从0到100%负载的跃变；

◆7寸彩色显示屏，支持中英文菜单，流程图运行状态直观显示，灵活的实现了人机对话功能；

◆输入输出过欠压保护、输入浪涌保护、相序保护、直流低压保护、输出过保护、温度过高保护等多种系统保护和报警功能；

◆采用瞬时控制方式和有效值等多种反馈控制，实现了高动态调节，减小电压失真度；

◆数字化控制静态开关实现真正的零切换；

◆DCS模拟量（4-20mA)输出报警信号，方便与监控中心通讯；

◆采用电力标准屏柜设计, 完全满足电力防护标准；

◆配备RS232/RS485、远程网络监控TCP/IP（SNMP卡）无源接点；

◆直观的机械式表头指示。

整流器

单相/三相交流市电通过匹配隔离变压器送至整流器的输入，当市电电压在±20%，负载在100%的范围内变化时，整流器输出高稳定的直流电压（精度±1%）。

逆变器：

采用SPWM技术，通过IGBT模块逆变器把直流电压变换为标准的正弦波交流电压，从而最大程度地降低失真度，在负载变化时取得极好的动态特性。

双路市电输入：

可选的双路输入，当常用供电异常或故障时，转为备用电源供电，两路交流输入都故障 时，自动转为直流屏供电，且转换时间为零。

  静态开关：

数字控制静态开关可实现不间断供电，完成旁路与逆变的切换功能，并设置有自动和手动模式。

智能监控：

通过RS232/RS485、远程网络监控TCP/IP（SNMP卡）无源接点、模拟电量变送信号将UPS的工作状态和数据实时传输到DCS系统，实现智能监控。

对接动环监控系统
