方案简介

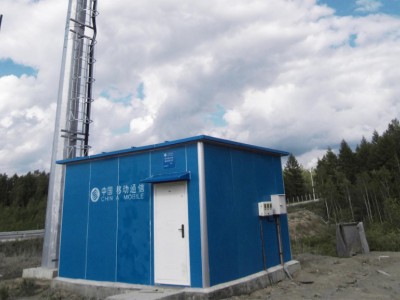

基站fsu动环监控系统方案，通过在现场部署传感器、采集器等设备，对基站机房环境进行全方位的监控和异常告警，同时可以具备远程控制等联动措施，第一时间进行环境参数调节，预防特殊事故产生，保护现场设备及数据安全，减少经济损失。
适用范围
本方案适用范围：中国铁塔基站智能动环监控单元（FSU）产品（一体式）的入网检测。FSU设备硬件、软件功能、B接口协议等符合了设计要求。
基站fsu建设原则
1、扁平化架构
（1）统一平台：建立省级综合监控平台，实现全省动环监控系统“一个平台、一套软件、一套流程”管理；
（2）分权分域：统筹考虑省、市、现场不同层级人员的分级使用需求；
2、超前意识
（1）随着业务发展，更多的监控设备或厂家需要接入；
（2）根据运营商企标规范开发，确保各监控设备商之间互相兼容；
3、可扩展性
（1）采用B/S结构来构造系统，功能模块化，增强可扩展性；
（2）适应用户量的增长和动环监控设备的更新换代；
4、节约可靠
（1）统一接口标准，节省数据采集成本；
（2）充分考虑系统安全、容错处理、容灾备份，保证系统运行安全可靠。
主要功能
| 序号 | 子系统及设备 | 实现功能 |
| 一 | 动力监控 |
|
| 1 | 三相电量仪 | 市电电压、电流、频率、功率、功率因数 |
| 2 | 配电开关监测仪 | 配电开关状态 |
| 3 | UPS监控 | 输入输出电压和电流，各部件运行状态 |
| 4 | 蓄电池组监控 | 电池内阻、电压、温度、鼓包、充放电电流 |
| 二 | 环境监控 |
|
| 1 | 温湿度监控 | 环境温度、湿度 |
| 2 | 漏水检测 | 机房漏水 |
| 3 | 普通空调监控 | 运行状态，包括回风温度、送风温度、空调模式、开关机状态、来电自启动等 |
| 4 | 新风机监控 | 开关机运行状态及实现开关机停启控制 |
| 三 | 安保监控 |
|
| 1 | 门禁监控 | 基站人员进出监控记录 |
| 2 | 消防监控 | 消防控制箱的干接点火警信号状态 |
| 3 | 防雷监控 | 测防雷器干接点报警状态 |
| 4 | 视频监控 | 通过WEB浏览器全面监测机房实时情况 |
FSU 现场监控单元
FSU为现场监控单元，监控消防传感器、消防设备、门禁设备、安防监测设施、空调、电源等，与监控中心进行通信实现远程监控、故障检测及发送报警信息。是户外无人值守基站机房必不可少的终端设施，保障基站通讯设备的安全、稳定、可靠运行。
基站FSU 监控单元采用ARM工业级核心板做为主控平台，支持以太网接口扩展、支持4~16 路RS-485 接口扩展。
功能特点
【1】集中监控、高度集成、无需服务器
【2】涵盖动力监控、环境监控、安全监控和网络监控
【3】内置完整WEB监控功能
【4】安装施工、维护简单
【5】完整日志、数据存储
【6】既能独立运行也可以组网完成跨地域的多机房监控
【7】机房监控云平台
【8】微信移动端机房监控
【9】开放接口，实现第三方接入
【10】个性化定制服务
【11】ARM架构，Linux操作系统，软硬件高度一体化的解决方案
【12】机房监控独立组网、独立供电，停电、断网情况仍可工作
