项目建设目标
1.逐步建立一批信号灯指挥系统、闯红灯抓拍及超速抓拍处罚系统，提高交通管制的覆盖面：
2.建立相对完善系统的传输网络：利用光纤线路，通过成熟先进的终端设备，建立新的完善高效的传输平台。
3.要符合智能交通系统发展趋势，有前瞻性。建设的新系统在满足现有需求的情况下，要能考虑到将来扩容和联网需要，尽可能成为将来升级的良好基础而非障碍。要考虑到当今监控技术发展的最新方向，综合考虑先进性与性价比。
电子警察抓拍系统组成结构

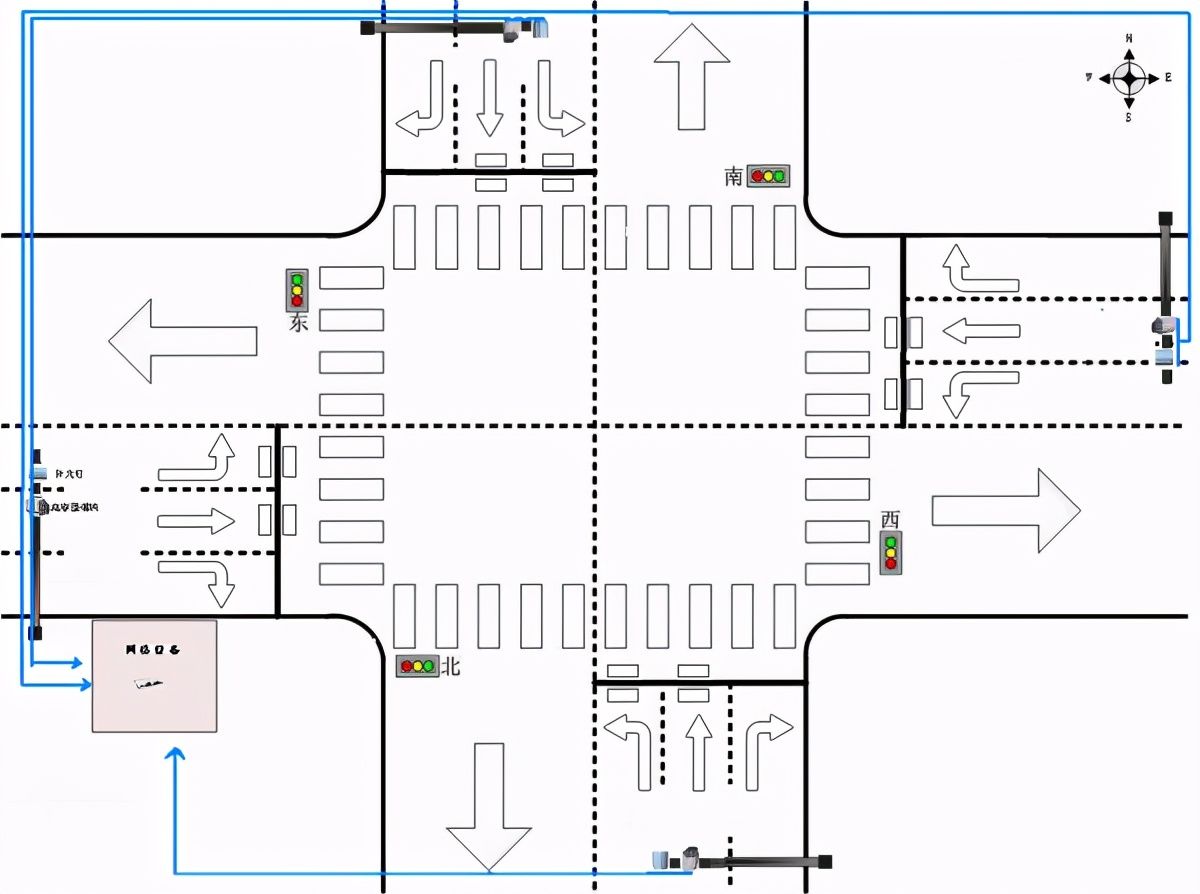

1 、系统前端示意图：
该图中主要由视频捕获设备高清摄像机、红绿灯检测器和线圈检测器组成，完成红绿灯状态检测、机动车违章行为检测、违章图片抓拍、补光灯控制/结果、违章记录本地储存、相关信息网络上传等任务。
2、网络传输部分(路口通讯单元)
路口通讯管理单元负责提供路口抓拍单元与中心的通讯连接，路口通讯管理单元与控制中心计算机的通讯采用专用光缆提取违法车辆数据。
3、中心管理系统
中心管理单元包含服务器、录入、处罚、查询计算机、运行于该网络上的违法车辆管理软件等。
服务器用于存储违章图片及与路口管理单元通讯；查询计算机用于违章图片录入、违章处理、查询、违章图片打印、统计报表打印等；网络交换机，用于连接服务器与管理计算机。软件包含违章图片录入、网上违章车辆处理、查询功能。路口抓拍单元通过路口管理单元将抓拍的车辆违章图片上传中心服务器，再由管理人员使用录入功能将违章车辆信息等内容形成违章记录表并保存在由网上违章车辆处理、查询功能建立的违章网站上。
4、中心管理系统
中心管理单元包含服务器、录入、处罚、查询计算机、运行于该网络上的违法车辆管理软件等。
服务器用于存储违章图片及与路口管理单元通讯；查询计算机用于违章图片录入、违章处理、查询、违章图片打印、统计报表打印等；网络交换机，用于连接服务器与管理计算机。软件包含违章图片录入、网上违章车辆处理、查询功能。路口抓拍单元通过路口管理单元将抓拍的车辆违章图片上传中心服务器，再由管理人员使用录入功能将违章车辆信息等内容形成违章记录表并保存在由网上违章车辆处理、查询功能建立的违章网站上。
系统总接线说明
RS485通讯总线
道口控制箱的信号灯检测板与各个路口的线圈检测板通过RS485通讯总线进行通讯，RS485总线为串行连接，不可做星形连接。
网络数据线
相机通过网络数据线来把抓拍的违法图片数据传送至中心，每个相机都通过网络线与道口设备箱中的以太网交换机相连。
电源线
网络抓拍机所需要的220V交流电源由路口设备箱中引出，接至每个路口的网络抓拍机上。
主要功能模块
1、前端系统功能模块
在红灯信号时，当车辆经过时，检测主控机将会快速地检测到这些变化，并通过对这一变化进行分析处理来判断是否有车辆通过，当检测到在红灯状态下有车辆通过时，会立即在本地保存反映该车辆违法信息的不少于三张高清图片和标清闯红灯过程图片或录像，并上传至中心。
断电又来电后，系统能够自动重启，进入工作状态，恢复断电前工作状态。这个功能是为了适应无人值守的要求。
异常死机重启。由于硬盘频繁读写以及其他异常原因导致系统死机时，前端主机设备能够自动检测并重新启动。引起前端主机死机的原因是多种多样的，系统不可能完全杜绝，但有一点是必须的：能够自动检测到异常死机，并重新启动。
2 、违章记录图片防篡改模块
闯红灯电子警察系统对各类路口违章和交通事件进行抓拍后，为了保证记录的准确性和真实性，按照国家标准GA/T496-2009的最新要求，加入了防篡改功能。当中心管理系统接收到违章记录图片后，首先通过复杂的算法验证防篡改标识是否被修改。对图像的任何变更都会引起防篡改标识的错误信息，只有通过认证的图片才能进入下一步的处理。
3、中心管理系统
该单元由计算机硬件及专业的中心管理软件组成，硬件主要有数据服务器、计算机工作站、网络设备、打印设备以及电源设备等。
闯红灯自动记录监测系统安全措施
1 、 系统防雷等安全措施
由于雷击有可能造成设备损坏、数据丢失。我们系统的设计在防雷方面有专门的考虑，从系统的设计着手，以适当的设备配置，再加以完善的电源系统和市郊的地网，以及在适当的电源上加装泄雷措施来加以实现的。并且按规定做好设备接地。
电源防雷单元(浪涌吸收器)可以很好地解决干扰对系统的影响，电源防雷单元用于电气设备的末级防护,可广泛应用于各种电源系统、邮电通信、机场、油田、计算机房、高层建筑等低压配电电源系统的瞬时过电压（浪涌）防护。
道路监控系统
视频监控的场所涉及到重要机关、交通路口、公共场所、银行、金库、商场、车站、码头等。采用视频监控系统加强了公安部门对这些重要部门的保卫、防范功能。通过数字硬盘录像机对监控目标进行录像。
本系统包括三部分：前端设备、传输设备、中心控制设备。分别用于数据的采集，数据的传输和数据的管理。
道路监控系统通过摄像控制器对各个交通要道监视点的摄像机进行远端遥控。通过长时录像设备可以对监控目标进行录像。完成各监控点的全方位监视和录像，在录像部分采用硬盘录像机，容量大和效率高，同时录多路视频信号。
1、系统前端设备

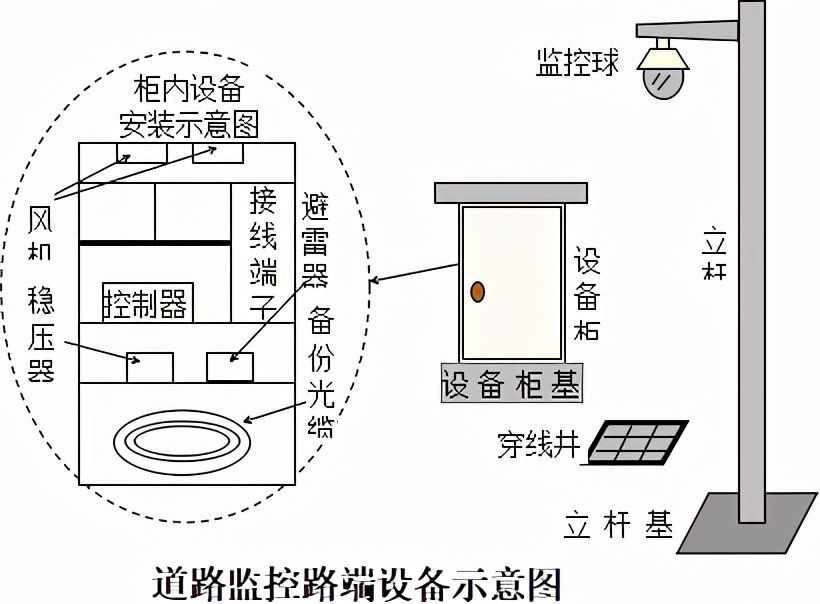

系统路端设备构成示意图如图：
2、系统信号传输部分
主要包括数字光端机（光发送机和光接收机）、光纤。为了保证系统信号传输的完整性，准确性和实时性，我们采用光缆进行数字信号的传输。所传输的信号包括图像信号和从控制中心的控制信号两部分。
3、系统中心控制部分
中心监控室配备主控制台一套，控制台中配备整个系统的所有控制设备，包括矩阵切换系统、硬盘录像主机、电视墙显示系统、系统电源和其他必要的附属设备。
系统信号经由传输线路传送到主控制机房，分配器分成两路，一路去硬盘录像机，进行视频信号复制、存储。一路去矩阵切换系统将信号处理后输出到电视墙显示部分进行精确显示。

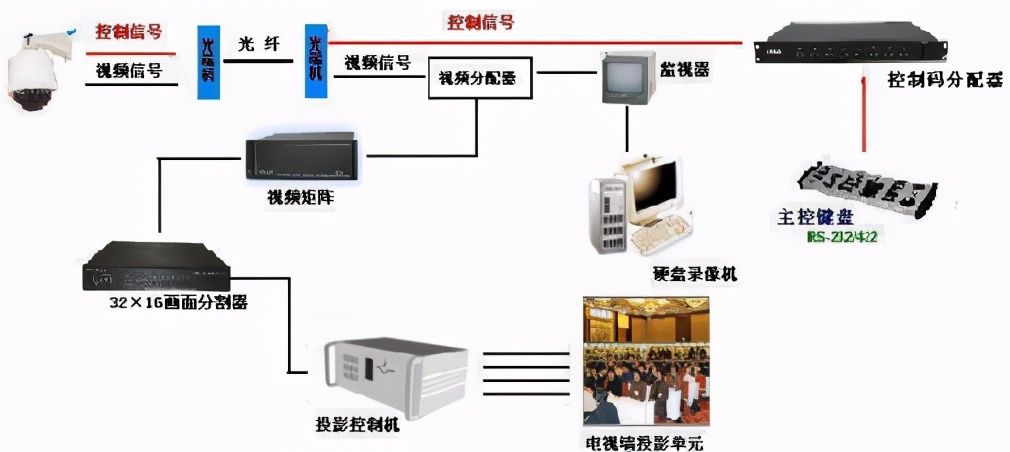

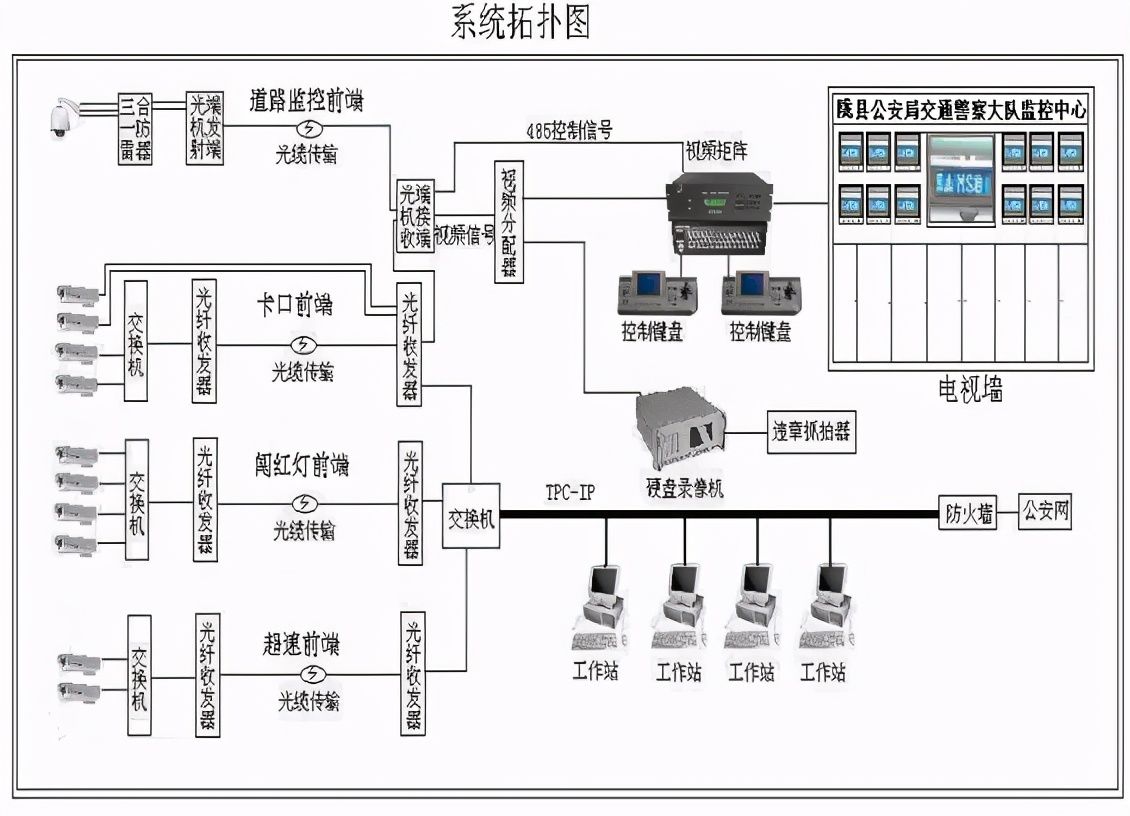

下面将单路信号传输处理的详细情况，绘制出一个局部拓扑结构图，可以更好地显示硬件连接，如下图：

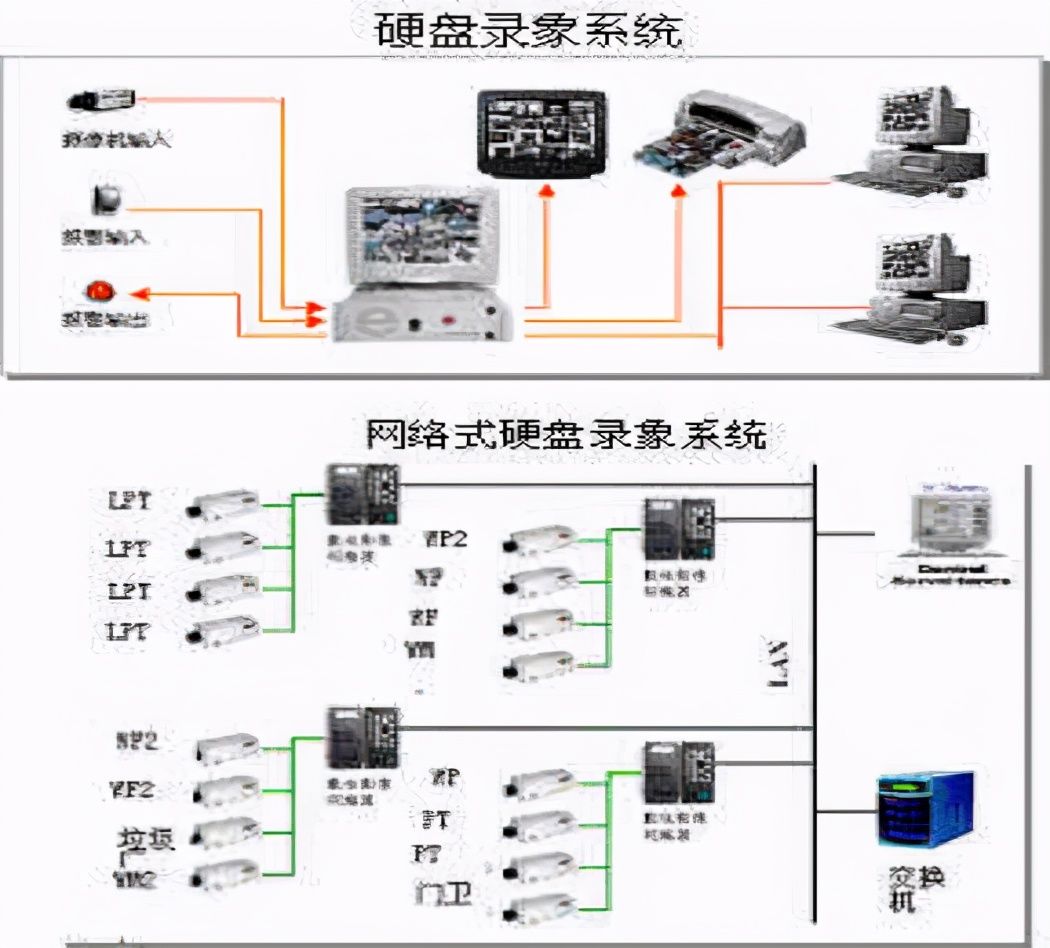

4、数字硬盘录像机

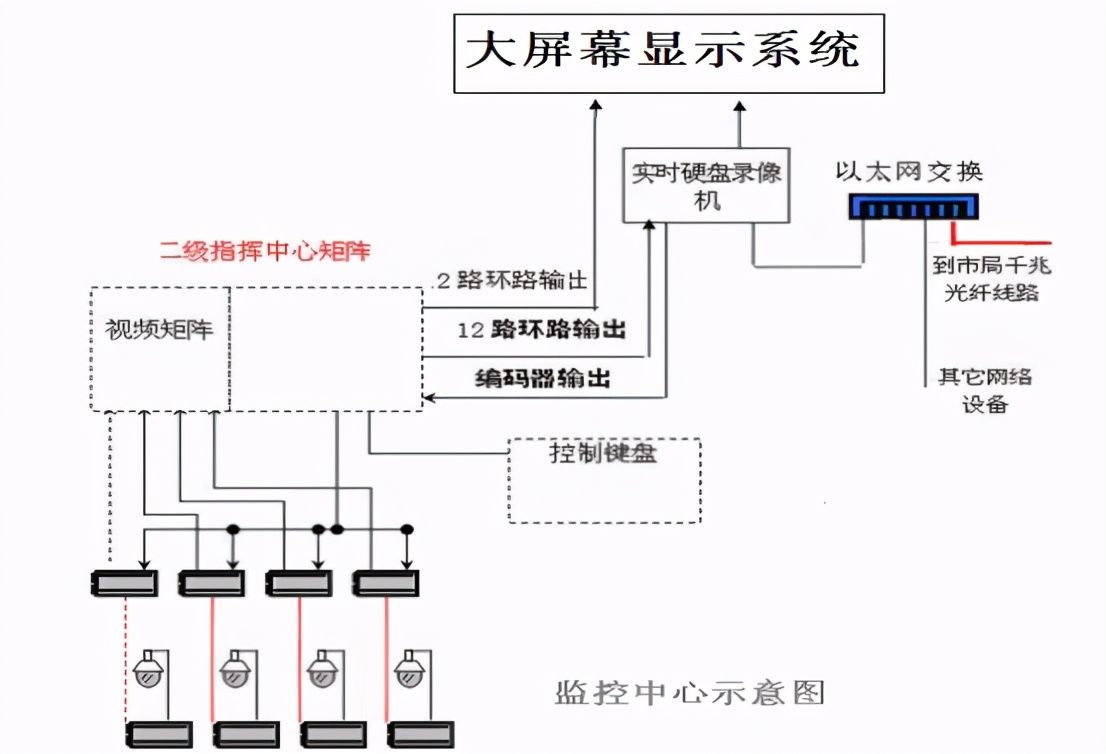

5、大屏幕显示系统
超速抓拍系统

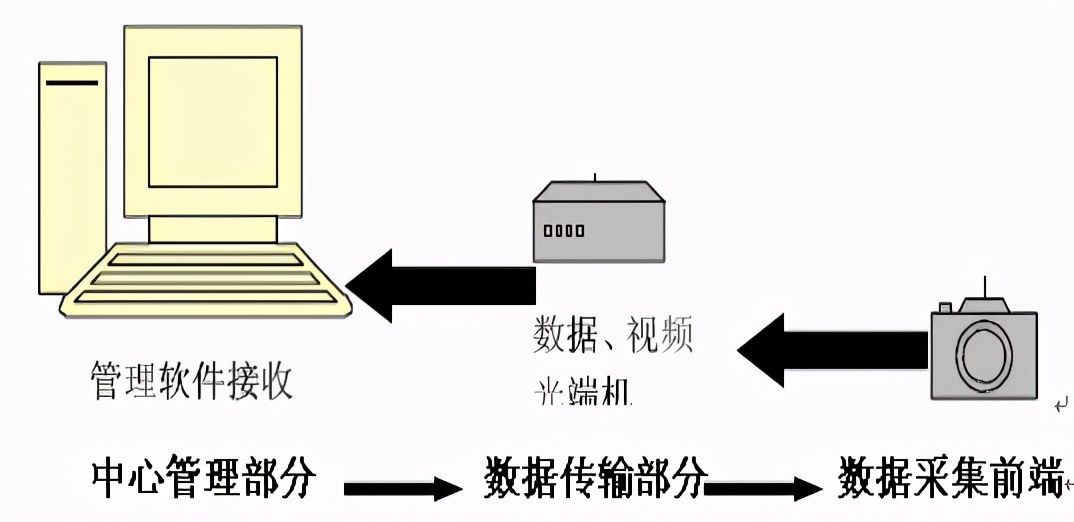

本方案设计的电子监测系统在结构上主要分成室外违章信息采集（终端控制器）、中心管理系统（车辆违章信息管理系统）和二者之间信息的桥梁—数据通讯(可选)三部分构成。
本系统是一个动态性能极佳的计算机高速图像采集系统，采用地感线圈检测方式，其主要任务是根据特定的逻辑判断监测车道上车辆的行为是否违章，在确定违章后，完成违章图像抓拍取证工作，同时生成该违章记录的相关信息（日期、时间、地点、违章类型、车速等），将违章图像记录进行压缩、加密存储，并将这些信息自动传送到中心服务器(通讯方式)或保存到本地活动硬盘中，存储不少于15万辆机动车图像。
